OKAYAMA GIKEN (Minerals) Co., Ltd specijalizirana je za visokokvalitetni topljeni magnezit proizveden u Kini, koji može izdržati ekstremne temperature koje prelaze 1600°C. Naša tvornica topljenog magnezita nalazi se u regiji bogatoj izvorima visokokvalitetnog magnezita. Proizvodimo topljeni magnezit Liaoning Haicheng (FM), poznat po svojoj visokoj čistoći i izvrsnim vatrostalnim svojstvima. Naš FM se izvozi u Europu tijekom cijele godine. U skladu sa strogim zahtjevima vatrostalne i keramičke industrije.

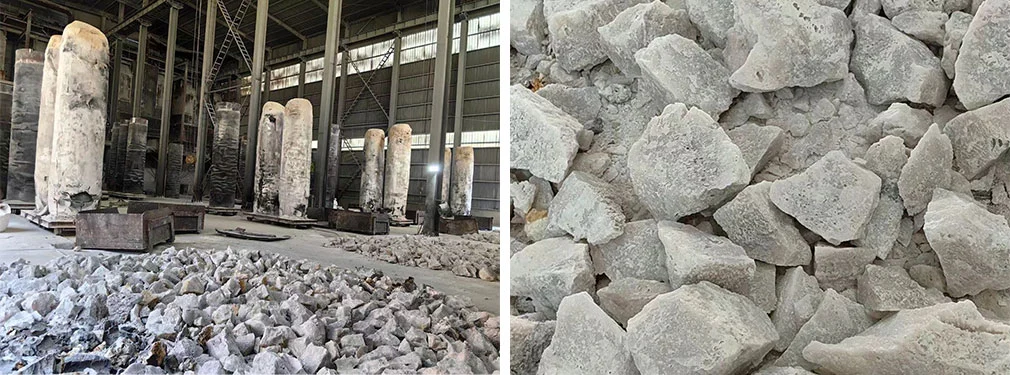

Taljeni magnezij (FM) proizvodi se električnim taljenjem kaustičnog kalciniranog magnezija, spaljenog magnezija ili sirovog magnezita u elektrolučnoj peći. Da bi se postigla optimalna kvaliteta proizvoda, temperatura taljenja mora biti viša od 2750°C. Zbog svoje modificirane kristalne strukture, spojeni magnezij nudi superiorne performanse u usporedbi s alternativnim materijalima.
Taljeni magnezij je kategoriziran u bijeli taljeni magnezit (WFM) i smeđi taljeni magnezit (BFM):
Bijeli stopljeni magnezij (WFM, bijeli):Visoka čistoća i izvrsna stabilnost volumena, što ga čini prikladnim za više temperature i zahtjevnija okruženja. Uglavnom se koristi u vrhunskim vatrostalnim opekama i staklenim pećima.
Smeđi stopljeni magnezij (BFM, smeđi):Karakteriziraju ga veliki kristali, gusta struktura i jaka otpornost na koroziju, što ga čini izvrsnim osnovnim vatrostalnim materijalom. Široko se koristi u proizvodnji čelika, elektrolučnim pećima i cementnim pećima, nudeći visoku isplativost za opće vatrostalne i monolitne primjene.
| Taljeni magnezit (1:1) | |||||||
| Specifikacija(%) | |||||||
| Marka (veličina 0-150 mm) | MgO min. | Max ZAKON | SiO2 maks. | CaO max. | Fe2O3 max. | Al2O3 maks. | B.D.G/cm3 Min. |
| FM-96 | 96 | 0.30 | 1.5 | 1.8 | 1.2 | 0.4 | 3.42 |
| FM-97 | 97 | 0.20 | 1.1 | 1.4 | 0.9 | 0.3 | 3.45 |
| FM-97.5 | 97.5 | 0.20 | 0.80 | 1 | 0.8 | 0.25 | 3.48 |
| FM-98 | 97.9 | 0.2 | 0.7 | 1 | 0.7 | 0.25 | 3.5 |
| Taljeni magneist (2:1) | |||||||
| Specifikacija (%) (CaO/SiO 2: 1 min.) | |||||||
| Marka (veličina 0-150 mm) | MgO min. | Max ZAKON | SiO2 maks. | CaO max. | Fe2O3 max. | Al2O3 maks. | B.D.G/cm3 Min. |
| SFM-96 | 96 | 0.30 | 1.1 | 2.2 | 1 | 0.4 | 3.42 |
| SFM-97 | 97 | 0.3 | 0.8 | 1.6 | 0.8 | 0.2 | 3.45 |
| SFM-975 | 97.5 | 0.20 | 0.7 | 1.40 | 0.65 | 0.2 | 3.48 |
| SFM-97.7 | 97.7 | 0.2 | 0.6 | 1.20 | 0.60 | 0.15 | 3.48 |
| SFM-98 | 97.9 | 0.2 | 0.5 | 1 | 0.5 | 0.15 | 3.5 |

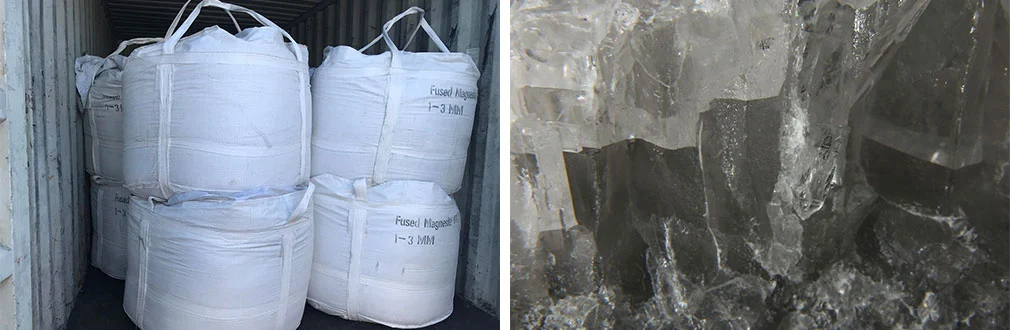

| Boja stopljenog magnezita (veliki kristal): bijela, siva, žuta miješana | |||||||
| Specifikacija (%) (CaO/SiO 2: 1 min.) Veličina kristala 800-1200 um | |||||||
| Marka (veličina 0-150 mm) | MgO min. | Max ZAKON | SiO2 maks. | CaO max. | Fe2O3 max. | Al2O3 maks. | B.D.G/cm3 Min. |
| LC-97 mješavina boja | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.4 |
| LC-97 boja bijela | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.43 |
| LC-975 mješavina boja | 97.5 | 0.2 | 0.7 | 1.4 | 0.7 | 0.18 | 3.45 |
| LC-975 boja bijela | 97.5 | 0.2 | 0.7 | 1.4 | 0.6 | 0.18 | 3.47 |
| LC-98 | 98 | 0.15 | 0.6 | 1.2 | 0.5 | 0.15 | 3.48 |
| LC-985 | 98.5 | 0.15 | 0.4 | 0.8 | 0.5 | 0.15 | 3.5 |
| LC-99 | 99 | 0.1 | 0.2 | 0.4 | 0.2 | 0.1 | 3.5 |
