Desetljećima su se keramičke jezgre za turbinske lopatice izrađivale na isti način: injekcijskim prešanjem sa skupim metalnim kalupima. Ali današnji dizajni lopatica zahtijevaju sve složenije unutarnje kanale za hlađenje—zavoji i šupljine koje se jednostavno ne mogu stvoriti.

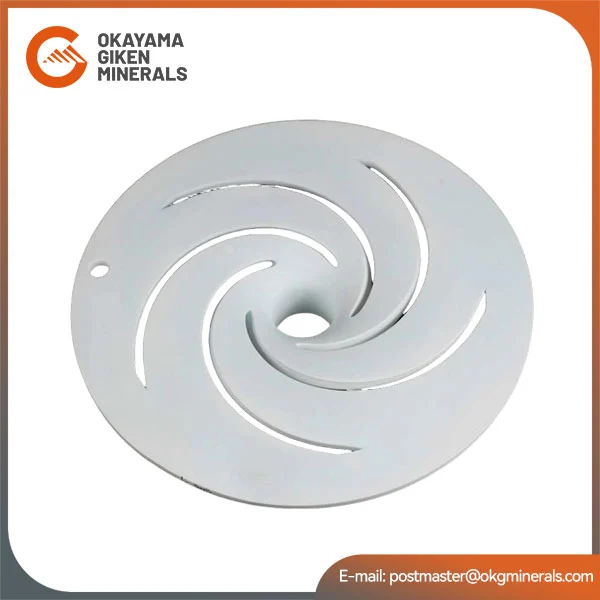

To ograničenje sada nestaje. Tehnologija fotostvrdnjavanja 3D ispisa za keramičke jezgre prešla je iz laboratorija u stvarnu proizvodnju. Nisu potrebni matrice. Jezgra se tiska izravno iz keramičke paste, zatim odvaja i sinterira.

Tri praktične prednosti

1. Vrijeme isporuke pada s tjedana na manje od dva tjedna

Tradicionalna izrada kalupa traje od tri tjedna do nekoliko mjeseci. Uz 3D ispis, nakon što je dizajn odobren, dobivate gotove jezgre za manje od dva tjedna. Trebate promjenu dizajna? Ispišite novi isti dan—bez čekanja na novu matricu.

2. Složena unutarnja geometrija više nije problem

Injekcijsko prešanje zahtijeva da se jezgra izvuče iz matrice, tako da unutarnji prolazi ne mogu biti previše zamršeni. 3D printanje nema takvo ograničenje. Možete dizajnirati kanale za hlađenje u bilo kojem obliku koji optimizira izvedbu—izravno poboljšavajući temperaturnu toleranciju oštrica i životni vijek.

3. Male serije više ne uništavaju banku

Komplet matrica može koštati od desetaka tisuća do stotina tisuća dolara. Za niz od 50 testnih jezgri, taj trošak po dijelu je apsurdan. 3D ispis nema nulte troškove alata—izrada jedne jezgre ili stotinu košta otprilike isto po jedinici. Ovo dramatično smanjuje barijeru za istraživanje i razvoj i izradu prototipova.

Gdje stvari stoje danas

Ova je tehnologija već potvrđena u stvarnim zrakoplovnim projektima. Jedan program testiranja vojnih komponenti koristio je 3D tiskane keramičke jezgre i sada ih je premjestio u pilot proizvodnju.

Aktivno se rješavaju ključni tehnički izazovi:

• Kontrola skupljanja – sinteriranje još uvijek uzrokuje neke promjene dimenzija, a održavanje strogih tolerancija zahtijeva pažljivo podešavanje procesa

• Optimizacija čvrstoće – orijentacija ispisa i formulacija čestica izravno utječu na čvrstoću savijanja

• Novi materijali – keramičke jezgre topljive u vodi opcija su u nastajanju: nakon lijevanja, samo umočite dio u vodu i jezgra će se otopiti, eliminirajući oštro kemijsko ispiranje. Još se dorađuje, ali radni uzorci već su dostupni.

Tko bi trebao brinuti

Ako razvijate nove dizajne oštrica ili trebate male serije složenih jezgri, 3D ispis sada je praktična opcija koju vrijedi procijeniti. Nema više ograničenja alata. Brže iteracije. Niži troškovi istraživanja i razvoja.

Za standardne dijelove velikog volumena, tradicionalno injekcijsko prešanje još uvijek pobjeđuje u cijeni po jedinici i brzini. Ali za složene geometrije i brze razvojne cikluse, ravnoteža se prevrnula.
